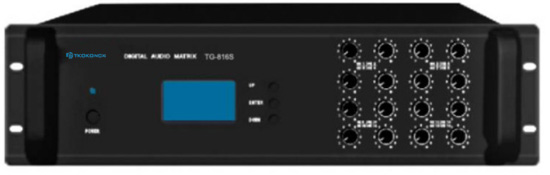

TD-816S数字音频矩阵

 产 品 说 明



作用
TD-816S是一款实现多音源分区、远程寻呼、分区报警、定时输出功能的广播设备,是数控广播系统中非常重要的设备,它有16个通道,可以将16种音频信号任意分配进行输出,可以定时打开和关闭分区通道,
可以连接TD-816R遥控麦克风,进行远程分区寻呼广播,当有报警激活信号输入时,可自动切换到报警音,其它分区正常播放背景音乐,不受影响。

功能描述:
1、具有一个128*64液晶显示屏,中文菜单操作,具有定时选择通道音源功能,可通过菜单定时数据进行添加、修改和删除操作;
2、具有十六路音源输入(每路输入信号均有级联音源输出口),十六路通道输出;
3、十六通道输出音量具有独立调节功能;
4、音源11~15具有寻呼麦克风输入口(采用平衡传输方式),可通过寻呼麦克风对任意输出通道进行寻呼;
5、具有一路报警信号输入口CUT和16路短路报警信号输入口,当本机检测到报警信号时,自动将发生报警的输出通道音源切换至报警音信号;
6、程序控制具有日、周和月三种循环方式;
7、通过3个菜单操作键(UP、DOWN和ENTER)对本机进行控制;
8、具有远程开、关机功能、远程通道音源控制功能,支持定时程序下载和系统自动校时;
9、具有短路信号激活开机功能;
10、一组25针电脑激活接口,低电平报警激活;
11、一组25针电脑激活输出口,低电平信号(短路)。
12、采用地址模块,按照十进制设置地址,数字直接显示机器地址号直观明了;

中文性能规格参数表
设备型号
TD-816S
线路输入口
十六路:1 ~ F可任意选接,EMC2(用于紧急报警广播)
寻呼麦克风输入
RMIC1~RMIC5:10k ohms(Ω) 10V ,平衡输入
线路输出口
十六路:(1,2,3,4,5,6,7,8,9,10,11,12,13,14,15,16可任意选接)
联机输出口
十六路:Link out:1~ F,EMC(用于紧急报警广播)
EMC1输入口
10k ohms(Ω) 330mV ,不平衡
线路输入
10k ohms(Ω) 330mV ,不平衡
线路输出
10k ohms(Ω) 0.775V (0 dB) ,不平衡
默音抑制能力
RMIC1与输入B为同一路信号,RMIC1优先级高于输入B;RMIC2与输入C为同一路信号,RMIC2优先级高于输入C;RMIC3与输入D为同一路信号,RMIC3优先级高于输入D;RMIC4与输入E为同一路信号,RMIC4优先级高于输入E;RMIC5与输入F为同一路信号,RMIC4优先级高于输入F;EMC1与EMC2为同一路信号,EMC1优先级高于EMC2。
:优先级高的信号输入时,优先级低的信号衰减0~30 dB
频率响应
60 Hz ~ 16k Hz (± 3 dB)
警报激活输入
(0V)短路信号 ALARM IN:CH1~CH16
警报激活输出
(0V)短路信号 ALARM OUT:CH1~CH16
操作显示方式
液晶屏显示,全中文、功能操作菜单
功能控制
音量调节旋钮16个,菜单操作键3个,电源开关键1个,设备地址设置开关一个(1位),主从选择开关一个 ,联机控制接口2个,短路电源激活口一个
指示灯
POWER
保护
AC FUSE×0.5A×1
电源线
(3×0.5 mm2)×1.5M (标准)
电源
AC 220V ± 10% 50-60Hz
电源消耗
15~20W
机器尺寸
133(H)×483(W)×390(D)
包装箱尺寸
185(H)×520(W)×455(D) mm
净重
7.1Kg
毛重
8.4Kg
