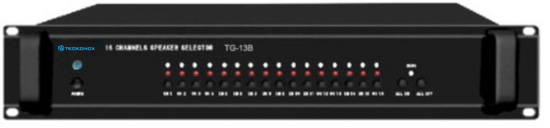

TD-13B十六路分区矩阵器

产 品 说 明

功能描述： ★1、十六分区开关控制，完全支持本系列功放特有功率叠加功能连接使用； ★2、采用双刀双切继电器控制电路，通道隔离度≥80db，解决通道之间互相串音、连接功率叠加功放烧机等问题； ★3、具有十六个分区控制键、十六个分区状态指示灯和十六个分区报警状态指示灯； ★4、一路报警音源信号输入（70V/100V音频信号）、一路背景音源输入（70V/100V音频信号）； ★5、全区开/关控制功能和工作模式指示灯，便于操作； ★6、具有远程开、关机功能、远程分区控制、远程读取设备状态等功能； ★7、通道输入最大容量为1.2KW，每通道输出最大可达到150W； ★8、具有短路信号激活开机功能，用于紧急消防广播； ★9、具有一组短路激活信号输出，当本机检测到报警时，输出短路激活信号； ★10、具有两种工作模式可供选择； ★11、25针电脑激活接口，低电平报警激活。 ★12、采用地址模块，按照十进制设置地址，数字直接显示机器地址号直观明了。   中文性能规格参数表 设备型号 TD-13B A组 输入 70V/100V, 背景音频信号‘CH1 ~ CH6’ B组 输入 70V/100V, 紧急广播（警报）音频信号‘CH1 ~ CH16’ 可控制分区数 十六分区‘CH1 ~ CH16’ 分区输出控制 可手动选择或由警报信号激活任意分区, (紧急广播（警报）音频信号由警报信号激活输出) 受控分区输出容量 音频信号输入总容量:1.5 kW;每对应分区输出平均可分配承受负载能力1.5kW;紧急广播（警报）音频信号输入时总容量:1.5kW; 通道切换能力 1.5kW,音频信号 警报激活输入 (0V)短路信号(ALARM IN) 警报激活输出 (0V)短路信号二路(ALARM OUT) 指示灯 ‘POWER’,‘CH1 ~ CH16’ 保护 AC FUSE×0.5A×1 电源线 (3×0.5 mm2)×1.5M (标准) 电源 AC 220V ± 10% 50-60Hz 电源消耗 20~30W 机器尺寸 133(H)×483(W)×390(D) mm
