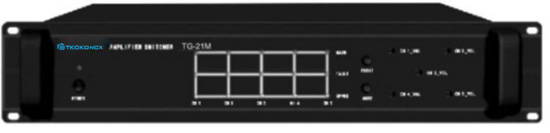

TD-21M主备功放切换器

产 品 说 明

作用： TD-21M是一款进行系统备份的设备切换器，可以实现多对一的备份功能，可接5台主功放1台备用功放，当主功放发生故障时，可以自动切换到备用功放，保证系统的正常工作。   功能描述： 1、 可受TD-100控制 2、 采用地址模块，按照十进制设置地址，数字直接显示机器地址号直观明了 3、 可接5台主功放、1台备用功放； 4、 通道切换能力大：150V/20A,音频信号； 5、 各输入通道音量独立调节； 6、 具有全自动检测每一台主功放是否发生故障的功能，并能将最先一台发生故障的主功放切换至备用功放，当有多于一台主功放发生故障时，只有首先发生故障的一台主功放可以切换至备用功放，其余故障机只显示故障指示灯和声音告警，不作切换动作，且重新启动本机复位键或电源前切换状态一直保持不变； 7、 具有远程开、关机和远程故障状态检测功能； 8、 具有短路信号激活开机功能；   中文性能规格参数表 设备型号 TD-21M 主通道组数 5组（CH1 ~ CH5） 备用通道 1个 通道切换能力 150V/20A,音频信号 信号输入口参数 0.775V (0 dB), 10k ohms(Ω),不平衡 信号输出口参数 0.775V (0 dB), 10k ohms(Ω),不平衡 注:音量调至最大时 输入检测阀值 50mV,检测时间常数20mS 输出检测阀值 100mV,检测时间常数20mS 巡回检测周期 20mS,巡回检测30次 信号输入口 In PUT（CH1 ~ CH5） 环接信号输出口 OUT PUT（CH1 ~ CH5） 联接主功放输入口 INPUT（CH1 ~ CH5） 联接备用功放输入口 OUTPUT（SPARE） 联接主功放输出口 MAIN AMPLIFIER（CH1 ~ CH5） 联接备用功放输出口 SPARE AMPLIFIER 扬声器接口 SPEAKER OUTPUT（CH1 ~ CH5） 功能控制 电源开关键一个,复位键一个,警音键一个，音量调节五个，设备地址设置开关一个（2位），联机控制接口1个，短路电源激活口一个 指示灯 POWER, CH1 ~ CH5正常工作指示灯，CH1 ~ CH5故障状态指示灯，CH1 ~ CH5切换状态指示灯 保护 AC FUSE×0.5A×1 电源线 (3×0.5mm2)×1.5M (标准) 电源 AC 220V ± 10% 50-60Hz 电源消耗 20~25W 机器尺寸 89(H)×483(W)×350(D) mm 包装箱尺寸 145(H)×520(W)×435(D) mm 净重 6.9kg 毛重 8.1kg
